Jak může ponorné čerpadlo s axiálním průtokem sáňkového typu transformovat velkoobjemové projekty vodního hospodářství

Jako profesionální výrobce a dodavatel čerpadel v Číně,KairunposkytujePonorné axiální průtokové čerpadlo typu saněpro náročné aplikace přenosu vody, kde je zásadní vysoký průtok, nízké požadavky na dopravní výšku a zjednodušená instalace. Toto řešení, navržené s integrovanou strukturou čerpadla a motoru a základnou typu sáňky, podporuje komunální odvodňování, protipovodňovou ochranu, zemědělské zavlažování a projekty na ochranu vody a zároveň pomáhá snižovat složitost instalace a náklady na infrastrukturu.

Ponorné axiální průtokové čerpadlo sáňkového typu je navrženo tak, aby přemísťovalo velké objemy vody za podmínek relativně nízké dopravní výšky. Jeho ponořená konfigurace motoru a nosná konstrukce sáňkového typu jej činí vhodným pro projekty, kde konvenční instalace čerpadel vyžadují rozsáhlé stavební inženýrství nebo komplikované postupy ustavování. Tato příručka vysvětluje její pracovní princip, klíčové výhody, technické specifikace, typické aplikace a úvahy při výběru. Porovnává také reprezentativní modely, aby pomohla inženýrům, dodavatelům, týmům pro nákup a vlastníkům projektů identifikovat zařízení, která odpovídají jejich požadovanému průtoku, celkové dopravní výšce, napájecímu zdroji a provoznímu prostředí.

Obsah

1. Co je ponorné axiální průtokové čerpadlo typu saně?
2. Jak čerpadlo funguje?
3. Jaké jsou jeho hlavní výhody?
4. Jaké technické specifikace by měli kupující porovnávat?
5. Kde lze toto čerpadlo použít?
6. Jak vyberete správný model čerpadla?
7. Jaké postupy instalace a údržby jsou nejdůležitější?
8. Často kladené otázky
9. Závěr: Výběr spolehlivého řešení pro přenos vody

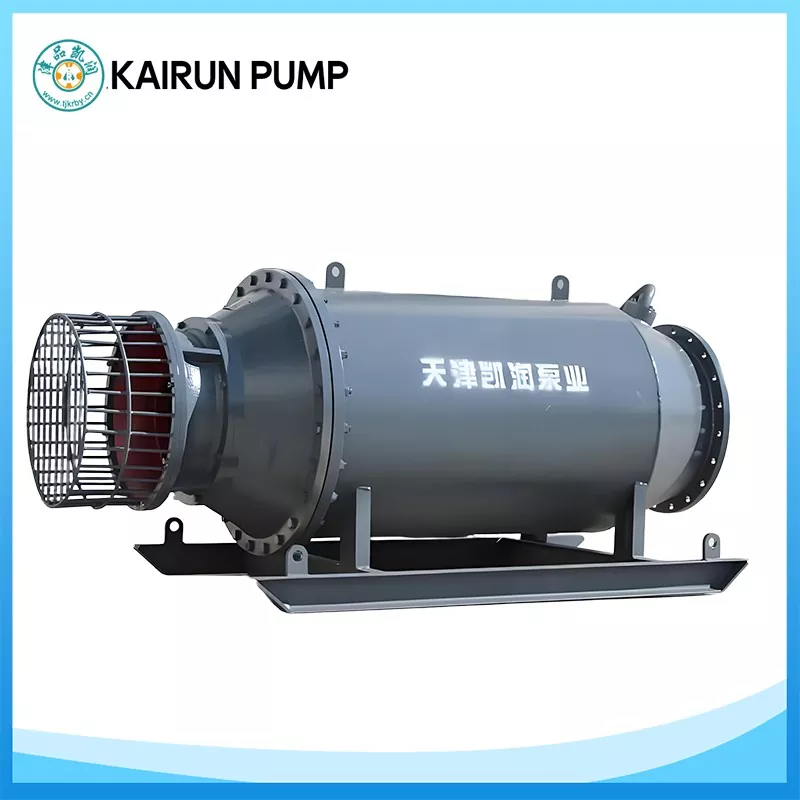

1. Co je ponorné axiální průtokové čerpadlo sáňkového typu?

Ponorné axiální průtokové čerpadlo typu saně je specializovaná čerpací jednotka, která kombinuje hydrauliku s axiálním průtokem, ponorný motor a nosnou základnu ve tvaru saní. Je primárně určen pro aplikace vyžadující značný pohyb vody bez vysoké výtlačné výšky.

Na rozdíl od instalací, které jsou závislé na vyhrazené čerpací šachtě nebo na trvalé, složité struktuře čerpací stanice, konfigurace typu saní nabízí flexibilnější přístup k instalaci. V závislosti na uspořádání místa a konstrukci zařízení může být jednotka instalována vodorovně nebo pod nakloněným úhlem, v souladu s požadavky výrobce na instalaci.

Integrovaný design je zvláště užitečný pro projekty zahrnující kolísající vodní hladiny, omezený stavební prostor, dočasné odvodnění nebo renovaci stávajících čerpacích zařízení.

Pro inženýry a nákupní týmy je nejdůležitější, že čerpadlo je navrženo pro konkrétní hydraulické zatížení. Jeho vhodnost závisí na požadovaném průtoku, celkové výšce systému, kvalitě vody, podmínkách ponoření a elektrickém napájení – nejen na jeho nominálním výkonu motoru.

2. Jak čerpadlo funguje?

Princip činnosti axiálního průtokového čerpadla je založen na přenosu energie do vody prostřednictvím vrtule podobného oběžného kola. Jak se oběžné kolo otáčí, generuje tok primárně paralelně k hřídeli čerpadla, což umožňuje účinný pohyb velkého množství kapaliny za podmínek relativně nízké dopravní výšky.

V ponorné konfiguraci pracují motor a čerpadlo pod vodou. Motor pohání přímo oběžné kolo prostřednictvím integrovaného uspořádání, což snižuje potřebu konvenčních komponent externího pohonu. Základna sáňkového typu podpírá jednotku a pomáhá zjednodušit umístění během instalace.

Základní provozní proces zahrnuje následující fáze:

1. Příjem vody:Voda vstupuje do čerpadla navrženým vstupním kanálem.
2. Přenos energie:Rotující oběžné kolo přenáší mechanickou energii na kapalinu.
3. Axiální výboj:Oběžné kolo urychluje vodu ve směru hřídele.
4. Doprava vody:Vypouštěcí uspořádání směřuje tok směrem k odvodňovacímu kanálu, zavlažovacímu systému nebo jinému cíli.

Protože čerpadla s axiálním průtokem upřednostňují kapacitu průtoku před výjimečně vysokým tlakem, jsou zvláště vhodná pro dopravu vody s nízkým zdvihem. Správný výběr hydrauliky je nezbytný: čerpadlo pracující mimo zamýšlený provozní rozsah může mít sníženou účinnost, nadměrné vibrace nebo zvýšené požadavky na údržbu.

3. Jaké jsou hlavní výhody ponorného axiálního průtokového čerpadla sáňkového typu?

3.1 Zjednodušená instalace

Integrovaná konstrukce a základna typu saní mohou snížit potřebu komplikovaných základových prací a vyrovnání hřídele čerpadla. To je cenné pro projekty nouzového odvodnění, dočasné přečerpávací stanice vody a modernizace stávající infrastruktury. Informace o produktu společnosti Kairun naznačují potenciální úspory nákladů na stavební inženýrství ve výši 30 %–40 % ve srovnání s konvenčními uspořádáními čerpacích stanic. Skutečné úspory závisí na podmínkách na místě, rozsahu instalace a alternativní konstrukci použité pro srovnání.

3.2 Vysoká průtoková kapacita při nízké dopravní výšce

Axiální průtoková hydraulika je vhodná pro přemísťování velkých objemů vody přes relativně malé výškové rozdíly. Díky tomu je čerpadlo praktickým kandidátem pro vypouštění povodní, zavlažování zemědělské půdy, regulaci řek a průmyslové systémy cirkulující vody.

3.3 Adaptabilita na měnící se hladiny vody

Řeky, jezera, nádrže a nízko položené odvodňovací oblasti často zažívají výrazné kolísání hladiny vody. Vhodně konfigurované ponorné čerpadlo může pracovat ve specifikovaném rozsahu ponoření, aniž by vyžadovalo stejné uspořádání jako běžná čerpací jednotka instalovaná za sucha.

3.4 Ochrana při provozu pod vodou

Kairun uvádí krytí IP68, izolaci třídy F, dvojité mechanické těsnění a ochranné funkce pro únik, přehřátí vinutí a přetížení nebo ztrátu fáze. Tyto funkce mohou podporovat spolehlivý provoz, pokud jsou správně specifikovány, nainstalovány a udržovány. Kupující by měli potvrdit přesnou ochranu a monitorovací balíček pro vybraný model.

3.5 Potenciální přínosy energie a provozních nákladů

Účinná hydraulická konstrukce a vhodný výběr motoru mohou pomoci snížit spotřebu energie při nepřetržitém přenosu vody. Kairun uvádí úsporu energie přibližně 15 % ve srovnání s konvenčním zařízením. Pro smysluplné srovnání by kupující měli vyhodnotit skutečnou účinnost provozního bodu, roční provozní hodiny, tarify za elektřinu a výkon alternativního čerpadla.

4. Jaké technické specifikace by měli kupující porovnávat?

Před zakoupením ponorného axiálního průtokového čerpadla typu Sled by měli inženýři porovnat rozsah jmenovitého průtoku, rozsah dopravní výšky, výkon motoru, napájecí napětí a zamýšlenou aplikaci. Následující tabulka shrnuje reprezentativní modely publikované společností Kairun.

Důležité:Tyto údaje jsou zveřejněnými modelovými řadami, nezaručují, že každé kombinace průtoku a dopravní výšky lze dosáhnout současně. Konečný pracovní bod musí být ověřen s výkonnostní křivkou výrobce a skutečnými požadavky na systém.

Další technické souvislosti naleznete na produktové stránce ponorného axiálního průtokového čerpadla sáňkového typu Kairun a jeho širší řady ponorných axiálních průtokových čerpadel.

5. Kde lze toto čerpadlo použít?

Díky kombinaci vysokého průtoku, nízkého dopravního výkonu a flexibilní instalace je toto čerpadlo relevantní pro několik odvětví vodního hospodářství.

Městské odvodnění a protipovodňová ochrana

Obecní úřady a dodavatelé odvodňovacích prací mohou zvážit toto čerpadlo pro vypouštění dešťové vody, nízko položené městské oblasti, odvodňovací stanice na břehu řeky a nouzové odstraňování vody. Rychlé nasazení může být zvláště cenné, když povodňové podmínky vyžadují praktickou alternativu k vybudování trvalého čerpacího zařízení.

Zemědělské zavlažování

Velké farmy a zavlažovací projekty často potřebují převést vodu z řek, kanálů, nádrží nebo jiných zdrojů do zemědělských distribučních systémů. Výběr vhodného modelu může pomoci sladit sezónní poptávku s požadovaným objemem vody a dostupnou čerpací výškou.

Ochrana vody a hospodaření s řekami

Projekty ochrany vody mohou využívat axiální průtoková čerpadla pro přečerpávání nádrže, ekologické doplňování vody, regulaci řeky a dočasné odvodnění během výstavby. Uspořádání instalace by mělo zohledňovat měnící se hladiny vody, akumulaci sedimentu, podmínky vstupu a přístup pro servis.

Cirkulace průmyslové vody

Průmyslové parky a vybraná čistírna mohou vyžadovat velkoobjemovou cirkulaci vody nebo čerpání dešťové vody. Vhodnost čerpadla závisí na teplotě kapaliny, nerozpuštěných látkách, korozivnosti a dalších provozních vlastnostech. Aplikace zahrnující chemicky agresivní kapaliny nebo abrazivní pevné látky vyžadují specifické kontroly materiálové a hydraulické kompatibility.

Další informace o širší kategorii zařízení naleznete v článku Kairun o ponorných čerpadlech s axiálním průtokem pro přenos vody s vysokým průtokem.

6. Jak vyberete správný model čerpadla?

Výběr čerpadla pouze na základě jeho maximálního průtoku nebo výkonu motoru může vést ke zbytečné spotřebě energie nebo nedostatečnému výkonu. Spolehlivější proces výběru začíná hydraulickým zatížením a provozním prostředím.

• Určete požadovaný průtok:Vypočítejte normální, špičkovou a nouzovou spotřebu vody v metrech krychlových za hodinu.
• Vypočítejte celkovou dynamickou hlavu:Zahrňte výškové rozdíly, požadavky na výtlačný tlak a ztráty potrubím, ventily, koleny a dalšími součástmi.
• Vyhodnoťte stav vody:Potvrďte teplotu, obsah písku, nerozpuštěné pevné látky a chemické vlastnosti. Kairun specifikuje teplotu média ne více než 50 °C a obsah písku ne více než 2 % pro referenční produkt.
• Zkontrolujte elektrické napájení:Ověřte si u dodavatele napětí, frekvenci, dostupný výkon, způsob spouštění a požadavky na ochranu.
• Vyhodnoťte podmínky instalace:Zkontrolujte hloubku vody, světlost vstupu, podpěru základny, uspořádání vypouštění, vedení kabelů a přístup pro údržbu.
• Zkontrolujte náklady životního cyklu:Porovnejte spotřebu energie, očekávané provozní hodiny, intervaly údržby, náhradní díly a náklady na instalaci.
• Vyžádejte si výkonnostní dokumentaci:Vyžádejte si křivku čerpadla, údaje o účinnosti, rozměrové výkresy, podrobnosti o příslušné ochraně a doporučené provozní limity.

Dobře přizpůsobené čerpadlo by mělo splňovat požadovaný provozní bod projektu a přitom zůstat v provozním rozsahu doporučeném výrobcem. U projektů s proměnlivou hladinou vody nebo měnící se sezónní poptávkou by měli inženýři také určit, zda je regulace s proměnnou frekvencí vhodná.

7. Na jakých postupech instalace a údržby záleží nejvíce?

Správná instalace a běžná kontrola jsou nezbytné pro ochranu ponořeného čerpacího zařízení. I dobře navržená jednotka může utrpět předčasné opotřebení, pokud je vstup ucpaný, elektrický systém je nesprávně instalován nebo čerpadlo pracuje mimo stanovené limity.

Kontrolní seznam instalace

• Zajistěte základnu saňového typu podle schválených instalačních výkresů a podmínek na místě.
• Udržujte požadovanou vzdálenost mezi vstupem čerpadla a spodní vrstvou sedimentu. Kairun doporučuje pro referenční produkt alespoň 0,5 metru, s výhradou specifických požadavků projektu.
• Veďte a chraňte napájecí kabely proti oděru, přimáčknutí a ostrým hranám a ujistěte se, že všechny elektrické spoje jsou řádně utěsněny.
• Ověřte specifikovaný úhel instalace, hloubku ponoření, podmínky vstupního průtoku a konfiguraci vypouštění.
• Před uvedením do provozu zkontrolujte elektrická připojení, ochranná zařízení, volnost pohybu oběžného kola a směr otáčení podle postupu schváleného výrobcem.

Kontrolní seznam běžné údržby

• Sledujte provozní proud, napětí, hluk, vibrace a výkon při vypouštění vody.
• Zastavte zařízení, pokud dojde k abnormálním vibracím, neobvyklému hluku, přehřátí nebo neočekávaným změnám proudu.
• V intervalech stanovených výrobcem kontrolujte mechanické ucpávky, izolaci kabelů a ochranné monitorovací funkce.
• Odstraňte nahromaděné nečistoty a zkontrolujte oběžné kolo, pokud to provozní podmínky vyžadují.
• Vyvarujte se chodu nasucho a provozu nad stanovenými limity teploty vody nebo obsahu písku.
• Před delším odstavením odpojte zdroj napájení a dodržujte schválené postupy čištění, kontroly, skladování a restartování.

Intervaly údržby by měly být upraveny podle provozních hodin, kvality vody, sezónního používání a pokynů výrobce. Před kontrolou nebo servisem musí být dodržena elektrická izolace a příslušné bezpečnostní postupy.

8. Často kladené otázky

Q1: Jaký je hlavní účel ponorného axiálního průtokového čerpadla typu Sled?

Jeho primárním účelem je přenášet velké objemy vody při relativně nízké spádu. Běžné aplikace zahrnují protipovodňovou ochranu, komunální odvodňování, zemědělské zavlažování, správu řek a průmyslovou cirkulaci vody.

Otázka 2: Kolik vody zvládne čerpadlo sáňkového typu Kairun?

Reprezentativní modely uvedené na produktové stránce společnosti Kairun se pohybují v rozsahu od 500 do 15 000 m³/h. Před nákupem je nutné zkontrolovat požadovaný průtok a dopravní výšku podle výkonové křivky vybraného modelu.

Q3: Odstraňuje konstrukce typu saně potřebu stavebního inženýrství?

Ve srovnání s některými konvenčními uspořádáními čerpacích stanic může snížit potřebu rozsáhlých stavebních prací. Stále však mohou platit požadavky na přípravu místa, podepření základny, ukotvení, výbojové spoje, elektrickou infrastrukturu a další požadavky na instalaci.

Q4: Může čerpadlo pracovat v odpadní vodě?

Může být vhodný pro lehkou odpadní vodu nebo podobná média v rámci specifikovaných provozních limitů. Kupující by si měli před použitím v odpadních vodách ověřit přípustné množství pevných látek, obsah písku, teplotu, konfiguraci oběžného kola a kompatibilitu materiálu.

Q5: Jaké informace bych měl poskytnout, když žádám o cenovou nabídku?

Uveďte požadovaný průtok, celkovou výšku, charakteristiky vody, provozní hladiny vody, napájecí napětí a frekvenci, podmínky instalace, pracovní cyklus a umístění projektu. Nákresy, fotografie nebo stávající údaje o čerpadle mohou také pomoci dodavateli posoudit aplikaci.

Q6: Lze čerpadlo použít k nouzovému odvodnění?

Ano, pro nouzové odvodnění lze uvažovat o správně zvolené a nakonfigurované jednotce. Projektové týmy by měly ověřit dobu nasazení, dostupný výkon, směrování vypouštění, hloubku vody a skutečnou hydraulickou kapacitu požadovanou v podmínkách vrcholné povodně.

9. Závěr: Výběr spolehlivého řešení pro přenos vody

Ponorné axiální průtokové čerpadlo sáňkového typu je praktickou volbou pro vodohospodářské projekty, které vyžadují vysoký průtok, relativně nízkou dopravní výšku a flexibilní uspořádání instalace. Jeho integrovaný design může zjednodušit nasazení, zatímco vhodný výběr hydrauliky, elektrická ochrana a preventivní údržba pomáhají podporovat spolehlivý provoz po celou dobu životnosti zařízení.

Pro obce, dodavatele zavlažování, průmyslové operátory a projektové týmy na ochranu vody začíná nejlepší rozhodnutí o nákupu přesnými provozními údaji a jasným pochopením omezení lokality. Kairun nabízí reprezentativní modely sáňkového typu pro různé požadavky na průtok, od venkovského odvodnění až po rozsáhlou regulaci vody. Pokud porovnáváte kapacity čerpadel nebo plánujete novou instalaci,kontaktujte násk prodiskutování požadovaného průtoku, celkové dopravní výšky, provozních podmínek a specifikací projektu. Náš tým vám může pomoci vyhodnotit vhodný model a vyžádat si technické informace potřebné pro vaši aplikaci.
